공부용으로 작성되는 페이지입니다. 틀린 부분이나 환경에 따라 오류가 발생할 수 있습니다.
해당 예제는 유니티의 Built-in 코드를 기반으로 작업하였다.

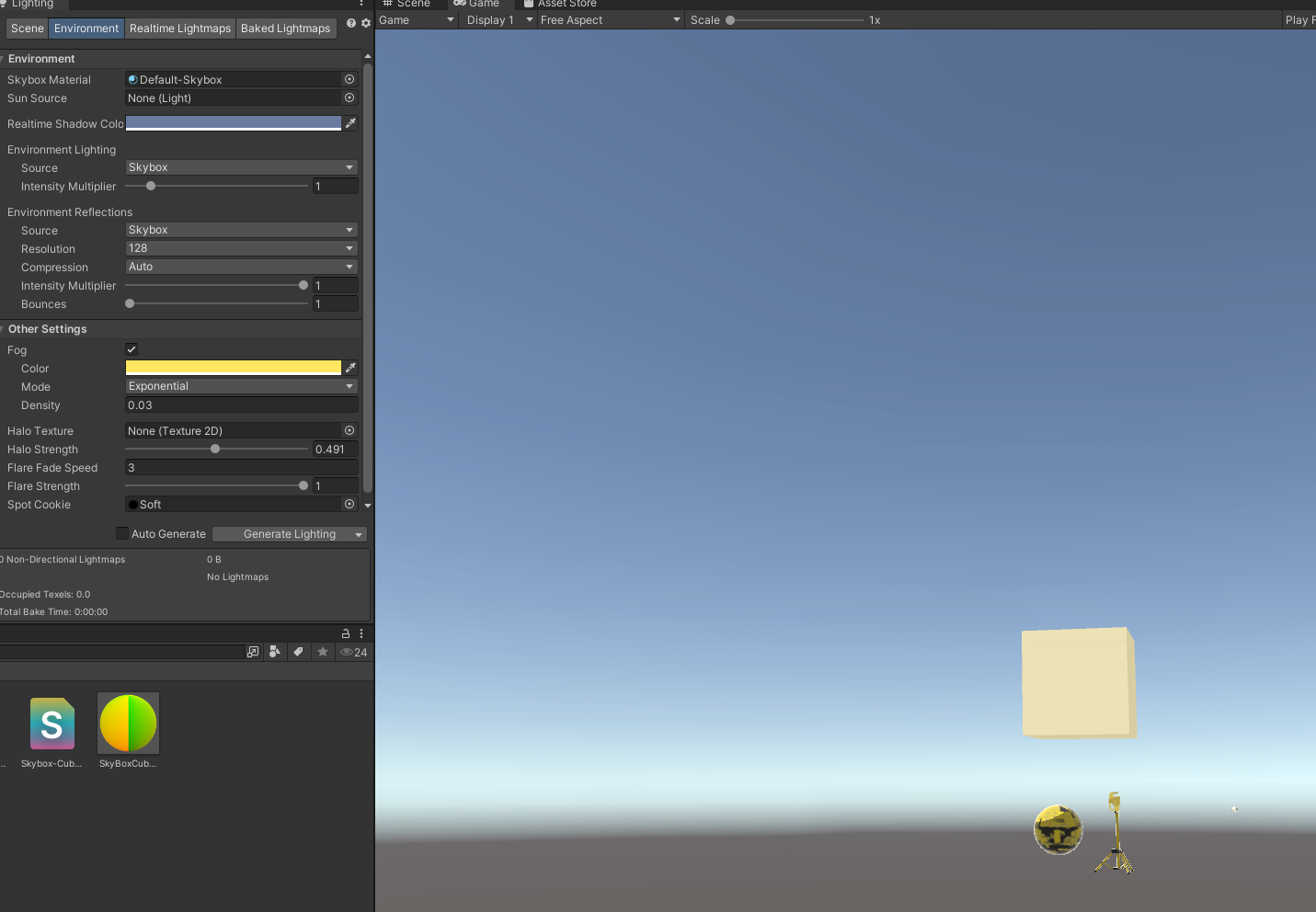

이것은 수정하기전의 모습이다. World 전체에 Fog Lighting이 적용되지 않는 것이 확인된다.
기존의 코드에서 수정한 부분들
위에서 언급한 Fog 관련 처리 및 include할 HLSL 파일들 수정이 주로 이루어졌다. 기존 코드는 CG기반이기에 HLSL로 수정 작성하면서 필요해진 작업이다. 즉, 본래 사용되었던 내장함수들을 사용할 수 없기 때문에 추가하거나 대체해줄 필요가 있었다.
1. Unity_PI
PI는 우리가 알고있는 파이(x) 즉 3.14이다. URP에서 내장되어있지 않으므로 직접 추가해주었다.
2. UnityObjectToClipPos
공간 변환 관련 행렬들은 URP에도 내장되어있지만 이름이 전부 변경되었다.
UnityObjectToClipPos의 경우 TransformObjectToHClip 로 변경해준다.
3.ComputeFogFactor()
안개(Fog) 효과를 구현할 때 사용하는 내장 함수로, 주어진 깊이 값(Z)를 기반으로 안개의 강도를 계산하며 안개가 카메라로부터의 거리나 깊이에 따라 계산해주는 역할을 한다.
4.unity_ColorSpaceDouble
Unity PI와 마찬가지로 직접 작성해주었다. 컬러스페이스에 따라 색상 보정을 하는 역할을 한다.
이 부분은 아래에 참고한 레퍼런스의 내용대로 작성하였따.
에러가 났던 부분
o.fog_coord = ComputeFogFactor(o.vertex.z);
참고한 블로그대로 작성했을 때, z축을 기준으로 설정하면 화면 전체가 아니라 중앙이 빈 것처럼 적용되는 오류가 있었다.
따라서 나는 fogDensity를 더해주었다. 이는 유니티 내의 fog 세기와 동일하다.
그리고 ColorSpaceDouble의 경우 내장함수인 SRGBToLinear(); 를 사용할 수 있는 것도 확인하였다.
결과물
결국 오브젝트에만 적용되느냐, skybox 전체에 적용되냐의 차이이다
